산업용 온도 조절기
온도 규격
| 형식 | 온도조절 범위 | 설정온도차 | 단자방식 | 전기정격 | 모세관 | 감온구 | 센서길이 | |
|---|---|---|---|---|---|---|---|---|
| Length | Material | |||||||
| GS-30S | -30˚C - 30˚C | 5±2.5˚C | 단극단투(SPST) 단극쌍투(SPDT) |
220VAC/24A 250VAC/16A 400VAC/10A |
(기본)1000mm (주문 생산) 150mm~2000mm |
SUS | 6Ø | 120mm |
| GS-50S | 0˚C - 50˚C | 6Ø | 120mm | |||||
| GS-80S | 0˚C - 80˚C | 6Ø | 80mm | |||||
| GS-90S | 0˚C - 90˚C | 6Ø | 80mm | |||||
| GS-120S | 20˚C - 120˚C | 6Ø | 83mm | |||||
| GS-200S | 50˚C - 200˚C | 5Ø | 65mm | |||||
| GS-320S | 50˚C - 320˚C | 10±5˚C | 5Ø 3Ø |
65mm 169mm |
||||

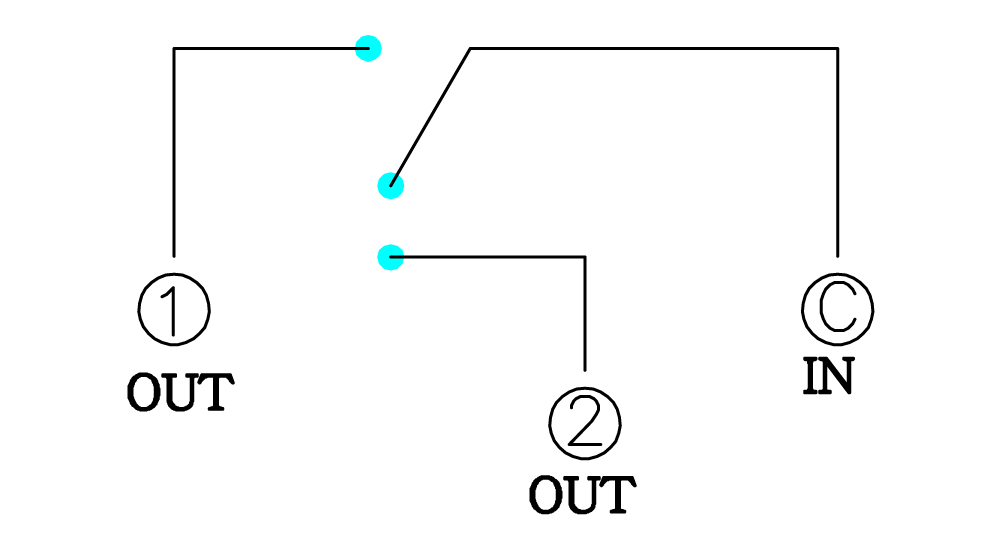

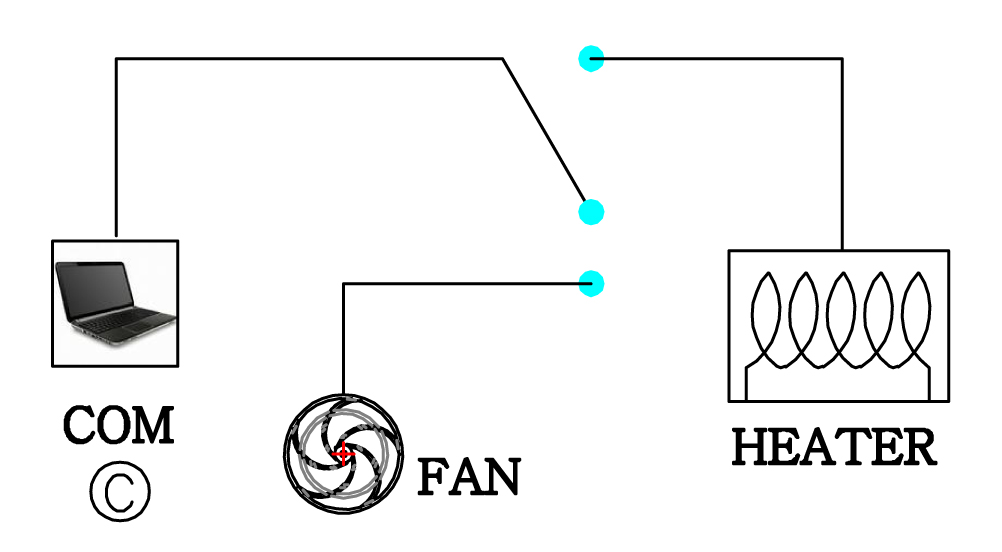

회로도
KONB & BEZEL 도면
| KNOB R TYPE | KNOB B TYPE |
|---|---|
| BEZEL R TYPE | BEZEL B TYPE |
KNOB TYPE
| RW TYPE | R-TYPE |
|---|---|
| -R-TYPE | BB TYPE |
